從通訊物聯到工業控制，從醫療設備到汽車電子，PCBA的品質直接決定了終端產品的可靠性、穩定性與使用壽命。然而，PCBA加工流程（SMT貼片、DIP插件、回流焊等）中，哪怕是微小的誤差，都可能導致產品功能失效，進而引發客戶投訴、返修成本激增甚至安全風險。

因此，PCBA加工后的測試環節絕非“可選步驟”，而是保障產品合格的“最后一道防線”。其中，ICT（在線測試）與FCT（功能測試）作為兩大核心測試手段，更是直接決定了PCBA能否真正滿足設計要求與實際使用需求。我們將詳細拆解PCBA加工后的完整測試流程，并深入解析ICT與FCT測試的原理、價值，以及1943科技如何通過專業測試體系確保每一塊PCBA的功能合格。

一、PCBA加工后測試：從“基礎篩查”到“功能驗證”的全流程框架

PCBA加工完成后，測試并非單一環節，而是一套層層遞進、覆蓋“硬件完整性”到“實際功能”的系統化流程。1943科技基于多年SMT貼片與PCBA加工經驗，建立了標準化的測試流程，確保無死角排查問題：

1. 外觀檢查（AOI/人工復檢）測試的第一步是“肉眼可見”的基礎篩查，通過AOI（自動光學檢測）設備對PCBA表面進行高精度掃描，識別元件缺件、錯件、反向、偏移、焊錫過多/過少、橋連等外觀缺陷；對于AOI難以識別的細微問題（如元件隱藏引腳虛焊），再輔以專業工程師人工復檢，確?；A(chǔ)硬件裝配無錯漏。

2. ICT測試（在線測試）外觀合格不代表內部電路正常，ICT測試是對PCBA“硬件連接與元件性能”的深度檢測，核心目標是排除“隱性硬件故障”（如虛焊、元件參數異常）。

3. FCT測試（功能測試）在硬件無虞的基礎上，F(xiàn)CT測試模擬PCBA的實際工作場景，驗證其是否能實現預設的全部功能，是判斷PCBA“能否用、好不好用”的關鍵環節。

4. 輔助測試（老化測試/環境測試）針對高可靠性需求的行業（工業、醫療、汽車），1943科技還會增加老化測試（高溫/高濕環境下長時間運行，排查早期失效風險）、環境適應性測試（高低溫循環、振動測試）等，進一步保障PCBA在復雜工況下的穩定性。

二、ICT測試：PCBA硬件故障的“早期捕手”

ICT（In-CircuitTest，在線測試）是通過“針床與PCBA測試點接觸”，結合專用測試軟件，對電路網絡和元件進行逐一檢測的技術。它的核心價值是在PCBA進入功能測試前，提前排除硬件層面的問題，避免因硬件故障導致FCT測試誤判或無效測試。

1.ICT測試的核心原理

PCBA設計時會預留專用“測試點”（通常是裸露的焊盤），測試時將PCBA固定在定制針床上，針床的探針精準接觸這些測試點，形成臨時電路連接。測試設備通過向電路注入特定信號，采集反饋數據，并與“標準參數庫”對比，判斷電路是否正常。

2.ICT測試的核心檢測內容

ICT測試能覆蓋PCBA硬件的絕大多數關鍵問題，具體包括：

• 元件裝配檢測：排查缺件（如電阻、電容未貼裝）、錯件（如型號不符，10kΩ電阻貼成100kΩ）、元件反向（如二極管、電容極性裝反）、虛焊/假焊（探針接觸測試點時，電路導通性異常）、短路（相鄰電路網絡意外連通）。
• 元件參數檢測：對電阻、電容、電感、二極管、三極管等無源/有源元件的參數進行初步測量，判斷是否在設計允許的誤差范圍內（如電容容值偏差是否≤10%，二極管正向壓降是否正常）。
• 電路通斷檢測：驗證設計的電路網絡是否導通（如芯片引腳與對應接口的連接是否通暢），排除因布線或焊接導致的開路問題。

3.ICT測試的核心優勢

• 高效性：?jiǎn)未螠y(cè)試僅需幾秒到幾十秒（取決于PCBA復雜度），適合大批量PCBA生產的快速篩查，不影響生產效率。
• 精準性：能定位到具體的故障元件或測試點，工程師可直接根據測試報告進行返修，大幅降低排查成本。
• 低成本：早期發現硬件故障（如虛焊），避免故障PCBA流入后續環節（如FCT測試、組裝），減少因后期返修導致的物料浪費和工時損耗。

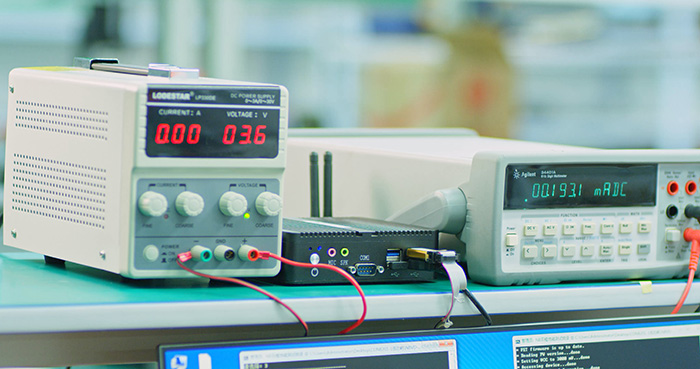

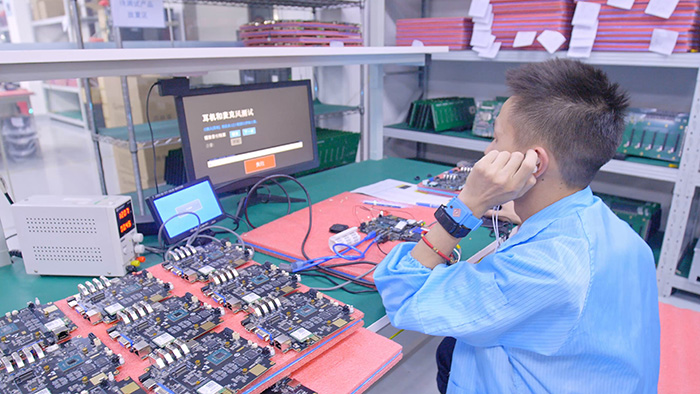

三、FCT測試：PCBA實際功能的“最終裁判”

如果說ICT測試是“檢查零件是否合格”，那么FCT（Functional Test，功能測試）就是“檢查機器是否能正常運轉”。FCT測試通過模擬PCBA的實際工作環境與輸入輸出場景，驗證其功能是否完全符合設計要求，是PCBA“出廠前的最后一道功能關卡”。

1.FCT測試的核心原理

FCT測試需要針對具體PCBA的功能需求，定制“測試工裝”（如模擬負載、信號輸入接口、數據采集模塊）和“測試程序”。測試時，將PCBA與測試工裝連接，通過工裝向PCBA輸入實際工作中可能遇到的信號（如電壓、電流、數據指令），同時采集PCBA的輸出信號（如顯示信號、通信數據、執行器控制信號），與“標準功能庫”對比，判斷功能是否達標。

2.FCT測試的核心檢測內容

FCT測試的內容完全圍繞PCBA的“實際用途”展開，不同行業、不同功能的PCBA，測試項目差異較大，但核心可歸為三類：

• 基礎功能實現：驗證PCBA是否能完成預設的核心功能。例如：
  • 電源類PCBA：是否能穩定輸出指定電壓/電流，是否支持過壓/過流保護。
  • 通信類PCBA：是否能正常發送/接收數據（如USB、RS485、WiFi通信），數據傳輸速率與誤碼率是否達標。
  • 控制類PCBA：是否能精準控制執行器（如電機、繼電器），是否能響應傳感器信號。
• 性能指標驗證：測試PCBA的功能參數是否在設計規格范圍內。例如：
  • 輸出電壓精度（如設計5V±0.1V，實際輸出是否在此區間）。
  • 信號響應速度（如接收指令后，執行動作的延遲是否≤100ms）。
  • 功耗表現（如待機功耗是否≤10mA，滿負載功耗是否符合設計）。
• 異常場景測試：模擬實際使用中的極端或異常情況，驗證PCBA的穩定性與安全性。例如：
  • 輸入電壓波動（如AC220V±10%變化時，PCBA是否能正常工作）。
  • 過載測試（如負載超出設計值時，PCBA是否能觸發保護機制，避免損壞）。
  • 斷電恢復測試（如突然斷電后重啟，PCBA是否能正?；謴?fù)功能，數據是否丟失）。

3.FCT測試的核心優勢

• 貼近實際場景：測試環境與PCBA的最終使用場景高度一致，能直接發現“ICT測試無法覆蓋的功能問題”。
• 保障終端體驗：通過FCT測試的PCBA，能確保終端產品在用戶手中“即開即用、穩定可靠”，減少因功能故障導致的售后成本與品牌風險。
• 定制化適配：可根據客戶的個性化需求調整測試方案，滿足不同領域的嚴格要求。

四、ICT與FCT協同：1+1>2的測試保障體系

ICT與FCT并非“二選一”的關系，而是互補協同的“黃金組合”。在1943科技的PCBA測試流程中，兩者的配合能實現“硬件無故障+功能全達標”的雙重保障：

1. 前置篩查，減少無效測試：先通過ICT測試排除硬件故障（如虛焊、錯件），避免因硬件問題導致FCT測試失敗——若跳過ICT直接進行FCT，工程師可能會誤判為“功能設計缺陷”，浪費大量排查時間。
2. 深度驗證，覆蓋全場景風險：ICT保障“硬件能通”，F(xiàn)CT保障“功能能用”。例如，某塊PCBA通過ICT測試（元件與電路正常），但FCT測試中發現“通信功能失效”，此時可快速定位為“芯片程序錯誤”或“通信協議不匹配”，而非硬件問題。
3. 降低成本，提升交付效率：兩者協同能在生產環節早期發現問題，減少后期返修率；同時，標準化的測試流程（ICT自動化+FCT半自動化）可適配大批量生產，確保PCBA快速、合格交付。

五、1943科技：以專業測試體系，守護每一塊PCBA的品質

作為專注SMT貼片與PCBA加工的服務商，1943科技深知“測試環節”對客戶產品價值的重要性。我們從“設備、團隊、方案、質控”四大維度，構建了完善的PCBA測試能力：

• 先進測試設備：配備高精度AOI檢測設備、多通道ICT測試系統、定制化FCT測試工裝，確保測試精度與效率。
• 專業技術團隊：擁有10年以上電子測試經驗的工程師團隊，可根據客戶PCBA的設計圖紙、功能需求，快速制定測試方案，并提供故障分析與返修支持。
• 定制化測試方案：針對消費電子、工業控制、醫療設備、汽車電子等不同行業的PCBA，結合行業標準與客戶特殊需求，提供“ICT+FCT+輔助測試”的組合方案，確保測試覆蓋度達99%以上。
• 嚴格質控流程：建立“測試數據追溯系統”，每一塊PCBA的測試結果均實時記錄、存檔，客戶可隨時查閱；同時，定期對測試設備進行校準，確保測試數據的準確性。

結語：測試，是PCBA品質的“底線”，更是客戶信任的“基石”

在PCBA加工行業，“做得快”不如“做得對”，“做得多”不如“做得好”。ICT與FCT測試不僅是排查故障的手段，更是1943科技對“每一塊PCBA都合格”的承諾。

如果您有SMT貼片、PCBA加工需求，或需要定制化的PCBA測試方案，歡迎聯系1943科技——我們將以專業的測試能力、嚴格的質控標準，為您的電子產品保駕護航，共同提升終端產品的可靠性與市場競爭力。
