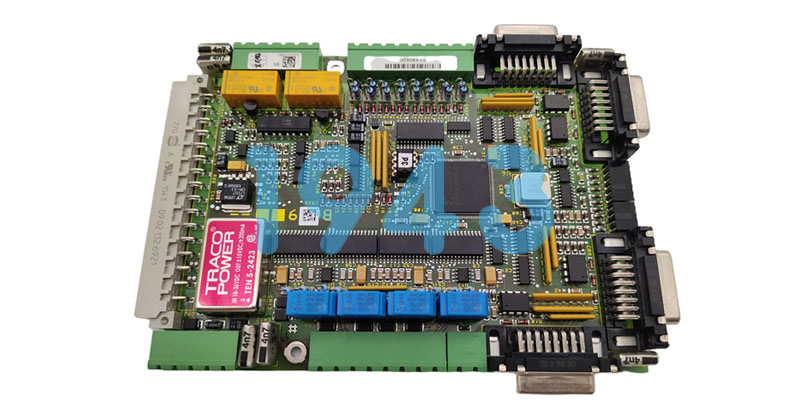

PCBA的電磁兼容（EMC）性能直接決定產品能否通過認證、穩定運行——據行業數據顯示，因EMC設計缺陷導致的試產失敗率超35%，后期整改成本更是前期設計優化的6-10倍。作為專注SMT貼片加工的1943科技，深知EMC問題對電子企業的影響：小到產品認證受阻，大到市場投訴激增?；诜展I(yè)控制、通訊物聯、醫療電子等領域客戶的經驗，我們總結出“從原理圖到布局”的5步PCBA-EMC降噪策略，幫企業從源頭規避電磁干擾（EMI）風險，提升產品可靠性。
第一步：原理圖階段——EMC設計的“根基防線”
核心策略：從器件選型到拓撲結構，提前阻斷干擾源
EMC設計的關鍵在“預防”，原理圖階段需重點把控兩點：
- 干擾抑制器件精準選型：優先選擇自帶EMC優化特性的器件——如濾波電容選高頻特性好的X7R/X5R陶瓷電容（容值根據頻率匹配，100MHz以下推薦0.1μF+10μF組合），功率回路搭配共模電感（額定電流需比實際電流大30%以上），敏感信號端選用ESD保護器件（擊穿電壓比工作電壓高20%）；
- 拓撲結構簡化與隔離：避免復雜環路（如電源回路環路面積＜2cm²），數字電路與模擬電路采用獨立供電拓撲，高頻信號（＞100MHz）單獨設計信號鏈路，減少不同電路間的干擾耦合。
常見誤區（忽視原理圖EMC）
- 選用普通電解電容替代高頻濾波電容，導致100MHz以上干擾無法抑制，產品EMI測試超標；
- 數字與模擬電路共用電源拓撲，模擬信號受數字噪聲影響，精度下降30%以上。
1943科技實踐建議
我們在接收客戶PCBA文件時，會先進行“原理圖EMC預審”：通過自制的《EMC器件選型Checklist》校驗器件參數（如電容耐壓、電感感量），同時用電路仿真工具模擬環路干擾，幫客戶在設計初期修正拓撲缺陷——曾有工業控制客戶因電源拓撲環路過大導致EMI超標，經原理圖優化后，測試通過率從62%提升至98%。

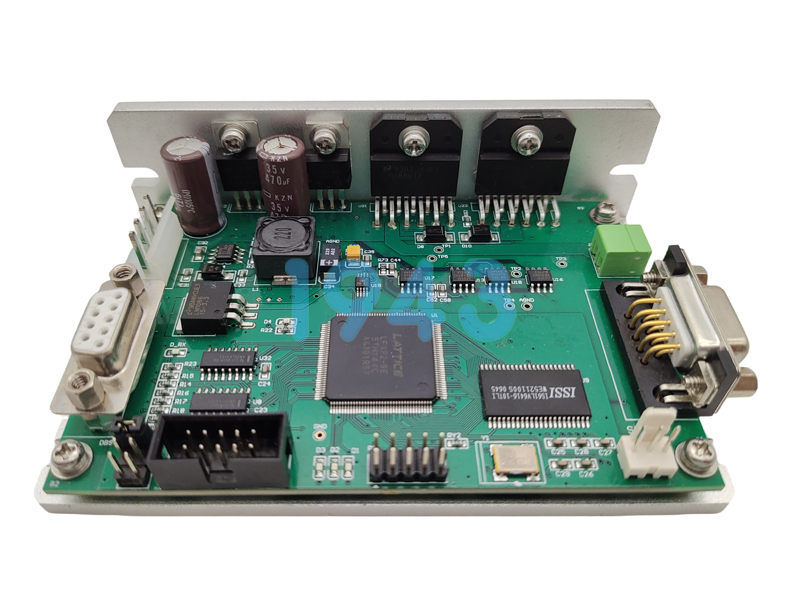

第二步：電源回路降噪——切斷EMI“主要傳播路徑”
核心策略：濾波+接地雙管齊下，穩定電源信號
電源是PCBA內部EMI的主要干擾源（占比超40%），需通過“濾波抑制干擾”“接地疏導噪聲”實現降噪：
- 多級濾波設計：在電源入口（如DC-DC模塊輸入端）并聯X電容（抑制差模干擾）+共模電感（抑制共模干擾），模塊輸出端靠近芯片電源引腳處并聯0.1μF陶瓷電容（抑制高頻噪聲）+1μF鉭電容（抑制低頻紋波），形成“入口-模塊-芯片”三級濾波；
- 電源接地優化：采用“單點接地”（數字電源地與模擬電源地在電源入口處單點連接），避免地環路產生；電源濾波電容的接地引腳長度＜3mm，減少接地阻抗導致的濾波失效。
常見誤區（電源回路設計缺陷）
- 濾波電容遠離芯片電源引腳（間距＞10mm），高頻噪聲繞過濾波電容直接進入芯片，導致芯片工作不穩定；
- 數字與模擬電源地多點連接，形成地環路，干擾模擬信號采集。
1943科技實踐建議
針對SMT加工中的電源回路可靠性，我們會重點檢查“濾波電容布局”：要求電容引腳到芯片電源引腳的走線長度＜5mm，且走線寬度≥0.2mm（降低阻抗）；對高功率PCBA（如工業電源板），會建議在電源回路增加銅皮面積（≥20mm²），提升散熱與抗干擾能力，避免因發熱導致濾波器件參數漂移。
第三步：信號路徑優化——減少“干擾耦合通道”
核心策略：控制阻抗+隔離走線，降低信號串擾
信號鏈路的干擾（如串擾、反射）會直接影響PCBA功能，需從“阻抗匹配”“走線隔離”“差分設計”三方面優化：
- 阻抗匹配控制：高速信號（如USB3.0、DDR4）需按特性阻抗設計走線（常見50Ω/90Ω），走線寬度根據PCB疊層（如4層板表層走線寬度0.25mm對應50Ω）調整，避免阻抗突變（如直角走線改為45°角或圓弧走線）；
- 敏感信號隔離：低頻敏感信號（如傳感器輸出、ADC輸入）與高頻信號（如時鐘信號、射頻信號）的走線間距≥3倍線寬，且避免平行走線（平行長度＜10mm），必要時用接地銅皮隔離；
- 差分信號設計：差分對（如HDMI、Ethernet）需等長（長度差＜5mm）、等間距（間距為線寬的1-2倍），且遠離板邊（≥2mm），減少外部干擾耦合。
常見誤區（信號路徑設計缺陷）
- 高速信號直角走線，導致阻抗突變，反射噪聲增加，信號眼圖劣化；
- 傳感器信號與時鐘信號平行走線（長度＞20mm），串擾電壓超100mV，導致傳感器數據失真。
1943科技實踐建議
我們的DFM審核團隊會用“信號完整性分析工具”校驗走線：對高速信號，檢查走線阻抗、長度差、過孔數量（單條信號過孔＜3個）；對敏感信號，標注隔離區域，避免與高頻信號交叉；SMT貼裝時，會優先貼裝敏感信號周邊的器件，減少后續焊接對信號鏈路的干擾。
第四步：接地系統設計——構建“噪聲疏導網絡”
核心策略：分區接地+地平面完整性，避免干擾匯聚
接地不當是EMC問題的“重災區”，需按“電路類型分區”設計接地系統，確保噪聲快速疏導：
- 接地分區劃分：將PCBA接地分為“數字地（DGND）”“模擬地（AGND）”“功率地（PGND）”，各分區通過獨立銅皮連接，僅在“接地參考點”（如電源入口處）單點互聯，避免跨區干擾；
- 地平面完整性：4層及以上PCB需設計完整地平面（如中間層為地平面），避免地平面分割（如鏤空、窄頸），地平面銅皮覆蓋率≥70%，提升噪聲吸收能力；
- 高頻接地優化：高頻器件（如晶振、射頻模塊）的接地引腳需就近連接地平面，且地平面上無過孔（避免干擾泄露），晶振外殼需接地（通過散熱焊盤連接地平面）。
常見誤區（接地系統設計缺陷）
- 地平面存在窄頸（寬度＜1mm），導致接地阻抗增大，噪聲無法快速疏導；
- 數字地與模擬地在多個點連接，形成地環路，干擾模擬電路工作。
1943科技實踐建議
針對SMT加工后的接地可靠性，我們會檢查“地平面連接”：要求各接地分區的連接點采用“星形接地”（單點互聯），且連接銅皮寬度≥0.5mm；對高頻PCBA（如無線通信板），會建議在晶振下方的地平面增加“接地過孔陣列”（間距1mm），增強噪聲屏蔽效果，避免晶振干擾周邊器件。
第五步：布局與屏蔽輔助——強化“物理抗干擾屏障”
核心策略：合理布局+屏蔽設計，阻斷外部干擾
PCBA布局與屏蔽是EMC設計的“最后防線”，需通過“干擾源與敏感元件分離”“屏蔽結構優化”提升抗干擾能力：
- 布局分區原則：按“干擾源強度”分區布局——高干擾源（如開關電源模塊、晶振、功率管）放在PCB邊緣，遠離敏感元件（如MCU、傳感器、ADC），兩者間距≥10mm；發熱元件（如功率電阻）與EMC器件（如濾波電容）間距≥5mm，避免高溫導致器件性能下降；
- 屏蔽罩設計：對高干擾模塊（如射頻模塊、電源模塊），采用金屬屏蔽罩（厚度≥0.2mm），屏蔽罩底部需有完整接地焊盤（寬度≥0.3mm），且與地平面可靠焊接（SMT貼裝時焊錫覆蓋率≥90%）；
- 接口防護：PCB對外接口（如USB、網口）需靠近板邊，且接口處增加ESD保護器件（距離接口引腳＜5mm），避免外部靜電干擾傳入內部電路。
常見誤區（布局與屏蔽設計缺陷）
- 開關電源模塊與MCU相鄰（間距＜5mm），MCU受電源噪聲干擾，程序運行死機；
- 屏蔽罩接地焊盤不完整，屏蔽罩與地平面接觸不良，屏蔽效果下降60%。
1943科技實踐建議
在SMT加工前的布局審核中，我們會出具“EMC布局示意圖”：標注高干擾源、敏感元件的位置與安全間距；對需屏蔽的模塊，設計標準化屏蔽罩焊盤（兼容自動化貼裝）；貼裝屏蔽罩時，采用回流焊工藝（避免手工焊接導致的接地不良），并通過X光檢測焊錫質量，確保屏蔽罩接地可靠。
EMC設計是PCBA可靠性的“隱形保障”
對電子制造企業而言，PCBA的EMC性能不僅關系到產品認證通過率，更影響市場口碑與售后成本。1943科技作為SMT貼片加工廠，始終將“EMC設計適配”融入服務全流程——從原理圖預審、DFM審核，到SMT貼裝、工藝優化，我們以“5步降噪策略”為標準，幫客戶規避EMI風險，降低試產返工成本，提升產品競爭力。
如果您的企業正面臨PCBA電磁兼容測試失敗、干擾導致產品不穩定等問題，歡迎聯系1943科技：我們提供免費EMC設計審核服務，結合SMT加工經驗，為您定制從原理圖到布局的降噪方案，助力產品快速通過認證、順利量產！
