汽車電子PCBA的可靠性直接關乎行車安全與產品壽命。作為核心制程環節，回流焊溫度曲線的設置絕非簡單參數輸入，而是決定焊接質量、元器件壽命及長期穩定性的關鍵工藝。1943科技深圳SMT貼片加工廠，深刻理解汽車級PCBA對回流焊工藝的嚴苛要求，現將專業經驗分享如下：

一、汽車PCBA對回流焊溫度曲線的特殊挑戰

汽車電子產品需經受極端環境考驗：持續的引擎艙高溫、嚴寒冷啟動、劇烈振動以及長達10年以上的使用壽命。這對回流焊工藝提出了更高標準：

• 無鉛化要求： 滿足RoHS指令，廣泛采用SAC305等高溫?zé)o鉛焊料，熔點更高（~217℃）。

• 元器件敏感性： MLCC、BGA、QFN等精密器件對熱應力極其敏感，易產生開裂、空洞等缺陷。

• 復雜異形元件： 大尺寸散熱器、連接器與微型芯片共存，熱容量差異巨大，需均衡加熱。

• 高可靠性焊接： 必須形成良好的IMC（金屬間化合物）層，確保焊點機械強度與長期電性能穩定。

二、科學設置汽車板回流焊溫度曲線的核心要素

一條優化的回流焊溫度曲線需精準控制以下四個核心階段，1943科技通過精密設備和嚴格工藝確保其穩定執行：

1. 預熱區：緩慢升溫，均勻加熱

   • 目標： 溫和去除焊膏溶劑，防止飛濺；均勻預熱整塊PCB及所有元件，減小熱應力。

   • 關鍵參數： 升溫速率通?？刂圃?1.0°C/s - 2.0°C/s。過快的升溫易導致熱敏元件開裂、焊膏塌陷不良。

   • 1943實踐： 采用多溫區獨立控溫回流爐，精確調控預熱斜率，確保大熱容和小熱容元件同步升溫。

2. 保溫區（活性區/均熱區）：充分活化，準備焊接

   • 目標： 徹底去除焊膏助焊劑殘留的揮發性成分；活化助焊劑，清除焊盤和元件引腳表面氧化物；使PCB組件溫度更趨一致。

   • 關鍵參數： 溫度通常維持在 150°C - 200°C 之間（具體視焊膏規格），持續時間建議在90-120秒。此階段不足會導致氧化殘留，影響焊接浸潤性；過長則導致助焊劑活性過早耗盡。

   • 1943實踐： 嚴格根據焊膏供應商推薦和實際板面元件分布，測試確定最佳保溫時間與溫度平臺，避免“冷焊”或“焊球”缺陷。

3. 回流區（液相區）：精準峰值，完成焊接

   • 目標： 提供足夠熱量使焊膏完全熔化（達到液相線以上），形成可靠焊點與良好IMC層。

   • 關鍵參數： 峰值溫度（Tp） 是關鍵，通常在焊膏熔點以上 20°C - 40°C。對于常用SAC305焊膏，Tp建議在235°C - 245°C。液相線以上時間（TAL） 同樣重要，推薦控制在57-75秒。峰值過高或TAL過長會加速元器件老化、PCB變形、IMC過厚變脆；過低或過短則導致熔錫不充分、冷焊、潤濕不良。

   • 1943實踐： 嚴控峰值窗口，特別關注BGA、QFN底部和熱容量大的焊點是否充分熔融。利用熱電偶實時多點測溫（Thermal Profiling），確保PCB上所有關鍵點均滿足Tp和TAL要求。

4. 冷卻區：可控降溫，優化焊點結構

   • 目標： 焊點平穩固化，形成細小均勻的微觀晶粒結構，提升機械強度和可靠性。避免過快冷卻導致熱應力裂紋或焊點變脆。

   • 關鍵參數： 冷卻速率 通?？刂圃?-2°C/s 至 -4°C/s。過慢冷卻可能導致晶粒粗大，影響強度；過快冷卻增加元器件和焊點應力。

   • 1943實踐： 優化冷卻區風量控制，實現平穩、均勻冷卻，提升焊點抗疲勞性能。

三、1943科技保障汽車板回流焊質量的系統性措施

深知科學溫度曲線僅是起點，我們通過系統化管控實現高可靠制造：

• 焊膏管理： 嚴格選用汽車級認證焊膏，全程冷藏鏈管理，規范使用與回溫流程。

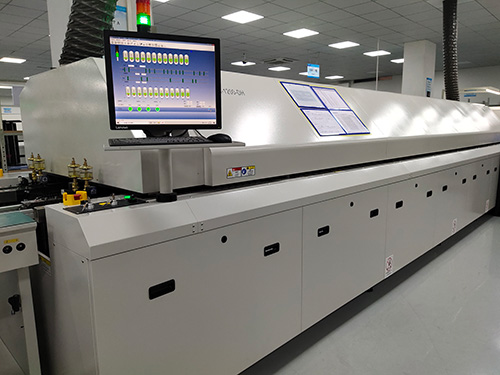

• 設備與監控： 配備高精度多溫區回流焊設備，定期校準維護。每批次生產前必做溫度曲線測試（Profile Test），實時監控工藝穩定性。

• 熱電偶布點： 依據PCB設計（元器件分布、大小、熱容）、爐溫均勻性測試（Oven Survey），科學布置熱電偶于關鍵和冷點位置，真實反映加熱情況。

• 工藝驗證： 結合切片分析（Cross-section）、X-Ray檢測、ICT/FCT測試等，驗證焊接質量與IMC形成狀態。

• 持續優化： 建立溫度曲線數據庫，針對不同板型、材料、元件持續優化參數，積累工藝Know-How。

結論：

回流焊溫度曲線是汽車PCBA加工的生命線。1943科技憑借對汽車電子高可靠性要求的深刻理解、先進的設備配置、嚴謹?shù)墓に囬_發流程與系統化的過程控制，確保每一塊汽車電子PCBA的焊接質量達到甚至超越行業標準。我們將溫度曲線管理視為一項持續精進的科學工程，為客戶的汽車電子產品提供堅實可靠的制造保障。

選擇1943科技，為您的汽車電子PCBA注入可靠基因。立即聯系我們的工程團隊，獲取專業的工藝解決方案！
