在SMT貼片加工過程中，焊點質量直接關系到PCBA產品的可靠性、穩定性與使用壽命。尤其在深圳這樣電子制造高度密集的區域，客戶對焊點外觀檢測標準的要求日益嚴苛。作為專注SMT貼片加工的高新技術企業，1943科技結合多年實戰經驗與行業通用規范，為您系統梳理SMT貼片焊點外觀檢測的合格標準及實用判斷技巧，助力工程師、采購及項目負責人快速識別優質焊點，提升產品良率。

一、為什么焊點外觀檢測至關重要？

SMT貼片焊點不僅是電氣連接的橋梁，更是機械強度與熱傳導的關鍵節點。外觀缺陷往往預示著潛在的虛焊、冷焊、橋接或潤濕不良等問題，輕則導致功能異常，重則引發產品早期失效。因此，焊點外觀檢測是SMT制程中不可或缺的質量控制環節，尤其在工業控制、醫療設備、汽車電子等高可靠性領域，其重要性不言而喻。

二、SMT焊點外觀合格的核心標準（依據IPC-A-610 Class 2通用規范）

以下為常見表面貼裝元件（0201、0402、QFP、BGA外圍焊點等）的焊點外觀合格判定要點：

1. 潤濕良好（Wetting）

• 焊料應均勻覆蓋焊盤與元件端電極，形成光滑、連續的金屬界面。
• 潤濕角（焊料與焊盤夾角）通常應小于90°，理想狀態為30°~60°。

2. 焊點輪廓清晰、無橋接

• 相鄰焊點之間不得有錫膏連接（即“橋接”），尤其在細間距QFP、QFN封裝中需重點檢查。
• 焊點邊緣應清晰可辨，無拖尾、拉尖或飛濺錫珠。

3. 焊料量適中

• 焊料不足會導致機械強度不足或虛焊；焊料過多則易引發橋接或掩蓋元件偏移。
• 對于片式元件（如電阻、電容），焊料應覆蓋元件端頭底部至少50%，并向兩側適度爬升。

4. 無空洞、裂紋、針孔

• 焊點表面應致密光滑，無可見氣孔、裂紋或針孔。此類缺陷可能源于錫膏受潮、回流曲線不當或元件污染。

5. 元件位置準確，無偏移、立碑、翻轉

• 元件中心應與焊盤對齊，偏移量一般不超過焊盤寬度的50%。
• “立碑”（Tombstoning）現象在小尺寸元件（如0201）中需特別防范，表現為一端翹起未焊接。

?? 注：BGA、CSP等底部隱藏焊點無法通過外觀直接判斷，需依賴X-Ray檢測，但其外圍焊點或測試點仍可作為工藝穩定性的參考。

三、焊點外觀判斷的實用技巧（工程師必備）

? 技巧1：善用AOI與人工復判結合

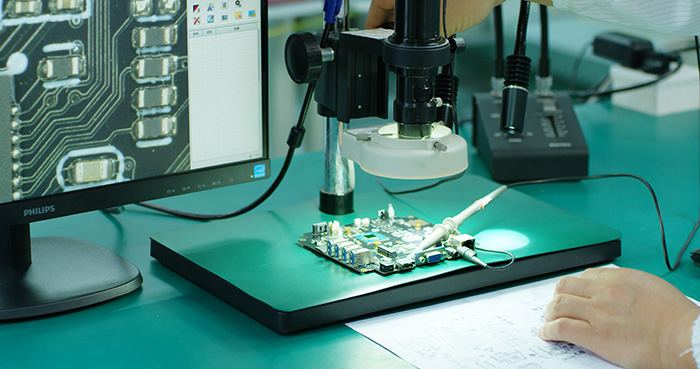

自動光學檢測（AOI）可高效篩查大面積缺陷，但對細微潤濕不良或光澤度判斷存在局限。建議對AOI報警項進行人工顯微鏡復判，尤其關注高價值或高可靠性產品。

? 技巧2：關注回流焊后焊點光澤度

優質焊點通常呈現均勻的金屬光澤（無鉛焊料為啞光銀灰色）。若焊點發暗、粗糙或呈顆粒狀，可能為冷焊或氧化。

? 技巧3：建立“首件比對樣板”

在新項目導入（NPI）階段，制作經功能測試驗證合格的首件樣板，作為后續批量生產的外觀比對基準，大幅提升判斷一致性。

? 技巧4：區分“工藝缺陷”與“設計限制”

某些焊點形態（如QFN底部散熱焊盤未完全填充）可能受PCB設計或鋼網開孔限制，并非工藝問題。需結合DFM分析綜合判斷。

四、1943科技如何保障焊點外觀質量？

在1943科技深圳SMT貼片加工產線中，我們通過以下措施系統性控制焊點外觀質量：

• 全流程檢測體系：從SPI（錫膏檢測）→ 貼片后AOI → 回流焊后AOI → X-Ray（BGA類）→ 人工終檢，多重關卡攔截缺陷。
• AI視覺輔助判讀：引入智能圖像識別算法，自動分類焊點缺陷類型，提升檢測效率與一致性。
• 回流焊曲線精準管控：每款產品獨立優化溫度曲線，確保焊膏充分熔融與潤濕，避免冷焊或過熱損傷。
• 工程師現場支持：提供DFM可制造性分析，提前規避易導致焊點不良的PCB設計問題。

五、結語：細節決定成敗，焊點體現工藝

在深圳SMT貼片加工競爭日益激烈的今天，焊點外觀不僅是質量的“門面”，更是工藝能力的縮影。掌握科學的判斷標準與實用技巧，不僅能提升產品可靠性，更能降低返修成本、加速產品上市。

如您正在尋找一家注重細節、嚴控焊點質量、支持小批量快速交付的SMT貼片合作伙伴，歡迎聯系1943科技。我們提供從鋼網制作、貼片加工到測試組裝的一站式PCBA服務，助您將設計精準轉化為高品質產品。
