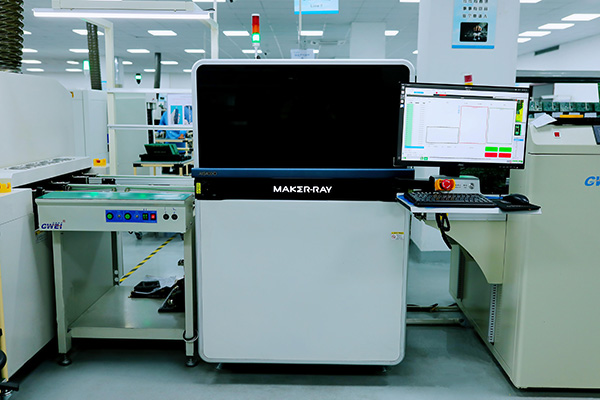

在SMT貼片加工中，AOI（自動光學檢測）設備的誤判率居高不下是困擾眾多生產線的痛點。頻繁的誤報不僅拖慢生產節拍，消耗人力復檢，更可能掩蓋真實缺陷，影響最終PCBA品質。1943科技深圳SMT貼片加工廠，深知其核心痛點往往在于燈光系統（燈度）與成像對比度的調試失準。為此，我們提煉出一套簡單易行的現場調試口訣，助您快速優化AOI效能。
一、 誤判根源：光線與對比度的隱形殺手
AOI檢測的本質是“以圖判物”。圖像質量直接決定識別精度。燈度（光源亮度、類型、角度）與對比度設置不當，是導致誤判飆升的主因：
-
燈度過高/過低： 強光易造成焊點過曝、細節丟失，弱光則使暗區特征模糊，元器件本體或焊盤邊緣易被誤判為異物、缺件或偏移。
-
光源角度/類型不匹配： 不同器件（如芯片、密腳IC、異形連接器）或缺陷類型（虛焊、橋連、立碑）需要特定的照明角度（如環形光、同軸光、側光）才能凸顯特征。角度錯誤，關鍵特征無法顯現。
-
對比度失衡： 背景與目標特征的灰度差不足，導致AOI難以精確區分焊錫、元件體、絲印、PCB基材，將正常陰影或反光誤認為缺陷，或?qū)⒄鎸?shí)缺陷“淹沒”在背景中。
二、 1943科技現場調試四步口訣：高、角、調、保
針對上述痛點，1943工程師團隊總結出高效調試口訣——“高、角、調、保”，快速定位并優化問題：
-
“高” - 基準亮度先抓牢：
-
將光源亮度（燈度）調整到一個適中基準值（通常在設備推薦值的中間范圍，如300-500 lux區間起步）。
-
觀察整體圖像，確保PCB板面、元件、焊點基本清晰可見，無明顯過曝（發白刺眼）或欠曝（昏暗模糊）。此步為后續精細調整奠定基礎。
-
-
“角” - 角度匹配最關鍵：
-
聚焦誤判高發區： 重點觀察頻繁發生誤判的元件類型（如細密引腳IC、小尺寸chip件、底部焊端子連接器等）。
-
切換光源角度/類型： 嘗試不同的光源組合（如開啟/關閉特定環光、調整同軸光強度、增加側向光源）。
-
尋找“特征凸顯角”： 目標是找到能最清晰呈現目標元件關鍵特征（如引腳輪廓、焊錫彎月面、元件邊緣）與背景（如PCB焊盤、絲?。┲g界限的光照角度。通常，45度左右的環形光或組合光對多數焊點檢測效果較優，可顯著減少虛焊、橋連誤判。
-
-
“調” - 對比微調見真章：
-
在選定最佳光源角度后，精細調節亮度（燈度）和成像系統的對比度/增益參數。
-
燈度微調： 在基準亮度上下小幅增減，觀察目標特征細節（如焊錫表面紋理、引腳邊緣銳利度）是否達到最佳呈現狀態。避免追求“越亮越好”，應以特征清晰、無過曝噪點為佳。
-
對比度/增益微調： 配合燈度調整，適度增加或減少對比度/增益。目標是最大化目標特征（如亮錫）與背景（如深色阻焊或元件本體）之間的灰度差異。調試時緊盯圖像中的“模糊地帶”或“可疑陰影”，看是否能通過參數調整將其清晰歸類為“合格”或“缺陷”。
-
-
“保” - 穩定環境要確保：
-
固化最優參數： 找到最佳組合后，及時保存為針對該型號PCBA或特定區域的檢測程序。
-
監控環境光： AOI設備周邊環境光線需保持穩定。避免陽光直射、頻繁開關的強光源干擾。設備遮光罩務必正確使用。
-
定期維護校準： 光源存在衰減周期。建立計劃，定期檢查光源亮度一致性，清潔鏡頭和光源窗口，并按設備要求進行光學校準，確保參數長期有效。
-
三、 持續優化，降低綜合誤判率
掌握“高、角、調、保”口訣，能快速解決大部分由光線和對比度引發的常見誤判問題，顯著提升AOI直通率和生產效率。然而，AOI優化是一個系統工程。元件庫精度、檢測算法選擇、程序參數（如檢測框大小、灰度閾值）的協同優化同樣至關重要。
1943科技憑借在SMT貼片加工領域的深厚積累與對AOI應用的深刻理解，不僅能提供精準高效的PCBA制造服務，更能為合作伙伴量身定制AOI檢測方案優化策略。我們深諳燈光與成像的微妙平衡之道，致力于幫助客戶將AOI從“誤判煩惱”轉變?yōu)?ldquo;品質衛士”，確保每一塊出廠電路板的可靠性能。
