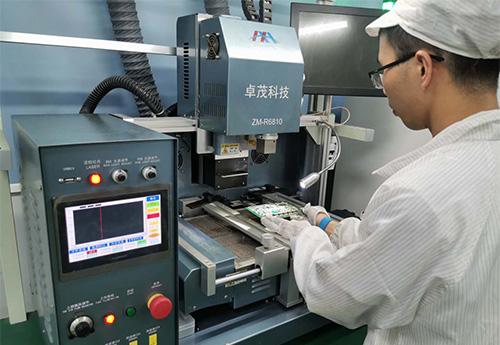

PCBA返修是保障產品可靠性的關鍵環節，而“PAD坑裂”作為常見缺陷，直接影響焊接質量與產品壽命。1943科技分享BGA拆焊臺的溫度曲線調控與底部支撐方案設計，從技術原理到實操策略，為行業提供系統性解決方案。

核心痛點：PAD坑裂的成因與影響

PAD坑裂主要源于熱應力失配與機械應力集中。在BGA返修過程中，若溫度曲線設置不當，焊盤區域易因溫度驟變產生熱膨脹差異，導致焊盤與基板剝離。例如，無鉛焊料回流峰值溫度需控制在235-245℃，若超溫或升溫速率過快，將加劇焊盤熱沖擊；反之，溫度不足則導致焊料潤濕不良，形成虛焊或坑裂。此外，大尺寸PCB因熱容量大，局部加熱易引發變形，進一步加劇焊盤受力不均。

溫度曲線：精密調控的“四階段”邏輯

BGA拆焊臺的溫度曲線需遵循“預熱-活性-回流-冷卻”四階段控制：

• 預熱區（60-100℃）：以1-3℃/s速率升溫，去除PCB濕氣并減少溫差，避免“爆米花”效應；
• 活性區（140-170℃）：激活助焊劑，清除焊盤氧化層，時間需40-120秒以確保溫度均勻；
• 回流區（峰值235-245℃）：焊料熔融關鍵階段，需控制30-60秒內完成浸潤，避免金屬間化合物過度生長；
• 冷卻區（≤4℃/s降溫）：防止熱沖擊導致焊盤開裂，同時確保焊點光亮完整。

溫度曲線需結合焊膏特性、PCB厚度及尺寸動態調整。例如，大尺寸單板需延長預熱時間至90秒以上，并采用紅外/熱風混合加熱實現溫度一致性。

底部支撐：防變形的“隱形護盾”

底部支撐方案通過物理約束減少PCB變形，直接降低PAD坑裂風險：

• 托架與頂針：針對薄型PCB（如≤1.6mm），采用可調節頂針陣列支撐，確保板面平整度≤0.1mm；大尺寸單板則需配置剛性托架，分散熱應力至邊緣區域；
• 工裝設計：定制化支撐工裝需匹配BGA焊盤布局，例如在QFN器件周圍增設散熱槽，避免局部過熱引發焊盤剝離；
• 動態補償：結合溫度傳感器實時監測PCB形變，通過閉環控制調整支撐壓力，實現“加熱-支撐”協同優化。

實踐策略：從標準到創新的閉環

優化實踐需遵循“測溫-驗證-迭代”流程：

1. 測溫標定：使用測溫板埋入熱電偶，采集BGA焊點實際溫度，對比焊膏熔點校準曲線；
2. 參數驗證：在樣板上測試不同溫度曲線與支撐方案的組合效果，通過X-ray檢測焊點空洞率及裂紋情況；
3. 標準化作業：建立溫度曲線數據庫與支撐工裝庫，針對不同BGA器件制定專屬方案，并培訓操作人員掌握精準控溫與支撐調整技巧。

結語：在PCBA返修中，BGA拆焊臺的溫度曲線與底部支撐方案是解決PAD坑裂問題的“雙引擎”。通過科學調控四階段溫度參數、優化支撐結構設計，可顯著提升焊接可靠性，降低返修成本。作為SMT貼片加工廠，我們以技術深耕驅動質量升級，為行業提供可復制的解決方案，助力客戶產品贏得市場信賴。
