在SMT貼片加工后道工序中，PCBA分板是決定產(chǎn)品可靠性的關鍵環(huán)節(jié)——機械應力導致的微裂紋、焊點開裂、元器件損傷等缺陷占比高達37%。激光分板與銑刀分板作為當前主流的兩種工藝，其應力控制能力直接影響終端產(chǎn)品的良率與使用壽命。1943科技基于IPC行業(yè)標準與實測數(shù)據(jù)，從應力損傷核心維度展開對比分析，為電子制造企業(yè)的工藝選型提供專業(yè)參考。

一、分板應力損傷：不可忽視的隱性殺手

PCBA分板過程中產(chǎn)生的機械應力，會對基板與元器件造成“隱性創(chuàng)傷”，這類損傷往往在產(chǎn)品出廠后經(jīng)環(huán)境應力疊加才暴露失效，給企業(yè)帶來巨大返工成本與品牌風險。典型損傷表現(xiàn)包括：

• 焊點失效：BGA、QFP等精密封裝的焊球因應力變形斷裂，常溫測試時難以察覺，經(jīng)溫度循環(huán)后故障集中爆發(fā)；
• 元器件損壞：陶瓷電容、晶振等脆性器件出現(xiàn)微觀裂紋，導致容值漂移或功能失效；
• 基板損傷：PCB基材分層、線路銅箔起翹，降低絕緣性能與結(jié)構強度；
• 尺寸偏差：應力釋放導致基板翹曲，影響后續(xù)組裝精度。

行業(yè)通用的應力評估依據(jù)為IPC/JEDEC-9704A標準，該標準明確常規(guī)場景應變閾值為±500με（微應變），其中BGA四角應變需控制在±4500με以內(nèi)，陶瓷電容焊盤邊緣應變不得超過±2000με。

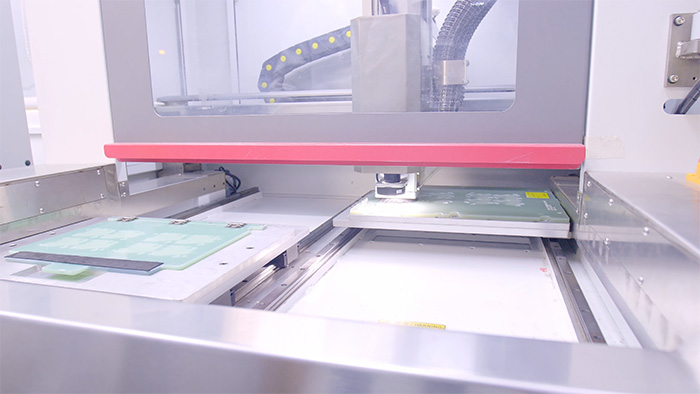

二、核心可靠性數(shù)據(jù)：激光分板VS銑刀分板多維度對比

基于多通道應力測試儀與IPC標準測試流程，對兩種工藝的關鍵可靠性指標進行實測對比，數(shù)據(jù)如下：

（一）應力峰值與元器件安全性對比

應力峰值是衡量分板損傷風險的核心指標，直接決定元器件的存活概率：

• 銑刀分板：依賴機械刀具高速旋轉(zhuǎn)切割，切削力會在基板形成明顯應力波，實測應變峰值可達600με。在BGA密集區(qū)域，應力集中現(xiàn)象更顯著，某通信模塊測試顯示，銑刀分板后BGA焊點應變峰值達480με，已接近500με的常規(guī)閾值，導致12%產(chǎn)品出現(xiàn)隱性焊球裂紋。
• 激光分板：采用紫外激光冷加工技術，通過能量聚焦實現(xiàn)非接觸切割，全程無機械作用力，實測應變峰值可忽略不計。即使在0402陶瓷電容密集區(qū)切割，焊盤邊緣應變也僅120με左右，遠低于2000με的損傷閾值。

（二）加工精度與尺寸穩(wěn)定性對比

精度穩(wěn)定性直接影響PCBA的組裝適配性與長期可靠性：

• 激光分板：通過多組Mark點識別技術構建坐標系，定位精度達±0.01mm，切割位置偏差小于0.02mm。切割路徑由算法精準控制，即使處理半徑0.5mm的圓角，拐角誤差也＜2μm，完全滿足3級高可靠性產(chǎn)品要求。
• 銑刀分板：精度受刀具磨損與機械振動影響顯著，初期切割精度約±0.05mm，但長期高速運行后精度會快速衰減，連續(xù)作業(yè)6個月后偏差可擴大至±0.12mm，需頻繁校準才能維持基本品質(zhì)。且刀具切入瞬間的沖擊力易導致基板局部變形，尺寸公差超差率約3%-5%。

（三）邊緣質(zhì)量與基板完整性對比

分板邊緣質(zhì)量直接關系到基板絕緣性能與抗腐蝕能力：

• 激光分板：紫外激光的冷加工特性可實現(xiàn)光滑切割，邊緣粗糙度Ra≤1.8μm，無毛刺、無粉塵污染，且熱擴散深度僅15μm，不會損傷基板內(nèi)部線路與介質(zhì)層。切割后基板翹曲度＜0.3%，符合BGA封裝板的嚴苛要求。
• 銑刀分板：機械切削會產(chǎn)生明顯毛刺，需額外增加去毛刺工序，且碎屑易殘留于元器件間隙導致短路風險。同時，刀具壓力會使基板產(chǎn)生弓曲變形，翹曲度常突破0.75%的臨界值，影響SMT貼裝精度。

（四）長期可靠性與環(huán)境適應性對比

通過溫度循環(huán)測試（-40℃~85℃，1000次循環(huán)）驗證分板后的長期穩(wěn)定性：

• 激光分板：測試后PCB分層率＜0.1%，BGA焊點失效數(shù)＜0.5%，陶瓷電容無裂紋現(xiàn)象，完全滿足汽車電子、醫(yī)療設備等長生命周期產(chǎn)品需求。
• 銑刀分板：因初始應力殘留，測試后基板分層率達5%，BGA焊點失效數(shù)達12%，且邊緣線路出現(xiàn)銅箔腐蝕加劇現(xiàn)象，僅適用于1級一般電子產(chǎn)品。

數(shù)據(jù)對比總表

三、工藝適配性與選型建議

兩種分板工藝各有適配場景，需結(jié)合產(chǎn)品類型、精度要求與量產(chǎn)規(guī)模綜合選擇：

• 激光分板：適配高精密、異形、多品種場景，如智能穿戴設備的異形PCB、汽車傳感器模塊、醫(yī)療儀器的高密度PCBA。尤其適合含BGA、微型陶瓷電容的精密組裝件，以及小批量柔性生產(chǎn)（換線時間縮短60%以上）。
• 銑刀分板：適配常規(guī)批量、直線路徑的中低端產(chǎn)品，如普通消費類電子產(chǎn)品的標準矩形PCBA。在成本敏感且對長期可靠性要求較低的1級產(chǎn)品場景中，可通過優(yōu)化刀具轉(zhuǎn)速（建議10000-15000rpm）降低應力損傷風險。

對于汽車電子、航空航天等3級高可靠性場景，激光分板的應力控制優(yōu)勢不可替代——其無接觸加工特性可從源頭規(guī)避機械應力隱患，符合IPC-9701板級可靠性測試的嚴苛要求。

四、1943科技：以精準工藝控制保障PCBA可靠性

作為深圳SMT貼片加工的技術型企業(yè)，1943科技始終以應力損傷控制為核心工藝目標，構建了全流程可靠性保障體系：

1. 精準應力檢測：配備TSK-32多通道應力測試儀與三軸應變片，可實時捕捉分板過程中X/Y/Z三向應變數(shù)據(jù)，確保每批次產(chǎn)品應變值低于IPC標準閾值；
2. 雙工藝適配能力：針對不同產(chǎn)品需求靈活匹配激光/銑刀分板方案，激光分板設備支持0.02mm柔性板至2mm厚板加工，銑刀分板配備壓力反饋系統(tǒng)控制切削力；
3. 全鏈路優(yōu)化服務：通過有限元分析提前模擬分板應力分布，結(jié)合Mark點智能定位技術，將分板良率穩(wěn)定在99.5%以上，為客戶降低后期失效成本。

結(jié)語

PCBA分板的應力控制能力，是區(qū)分加工企業(yè)技術實力的核心指標。激光分板以近乎無應力的加工特性，在精密產(chǎn)品領域展現(xiàn)出不可替代的可靠性優(yōu)勢；銑刀分板則在常規(guī)場景中仍具備成本適配性。選擇適配的分板工藝，需以產(chǎn)品可靠性需求為核心，結(jié)合實測數(shù)據(jù)科學決策。

1943科技可為您提供PCBA分板應力評估與工藝方案設計，立即聯(lián)系我們，獲取專屬可靠性提升方案，從分板環(huán)節(jié)守住產(chǎn)品品質(zhì)底線。
