封裝不是“外殼”，而是芯片與 PCB 的“婚姻介紹所”。選錯封裝，要么信號跑不動，要么散熱扛不住，要么工廠做不出來。深圳SMT貼片加工廠-1943科技把時間軸拉到 1970-2025，用工程師的視角，把 DIP、SOP、QFP、BGA 串成一條線，告訴你它們?yōu)槭裁凑Q生、怎么落地、現在還能不能買。
1. 1970s：DIP —— 手工焊接的“最后樂園”
- 結構：兩排直插引腳，0.1 inch（2.54 mm）標準間距。
- 優點：
- 面包板可插，實驗室最愛；
- 電烙鐵 320 ℃ 就能焊，返修零成本。
- 硬傷：
- 引腳>40 時，PCB 面積爆炸；
- 引腳電感≈7-10 nH，跑 50 MHz 以上信號直接翻車。
- 現狀：
- 2025 年仍能在工控板、教學板上看到，但主流代工廠已把 DIP 列為“特殊工藝”，價格反而比貼片貴 15-20%。
2. 1980s：SOP/TSOP —— 把“翅膀”貼在板子上
- 進化點：引腳改成 L 型貼裝，間距縮到 1.27 mm → 0.65 mm。
- 紅利：
- 面積縮小 50%；
- 寄生電感降到 3-5 nH，能跑 100 MHz。
- 痛點：
- 四周引腳數極限≈128；
- 散熱靠引腳，功耗>1 W 芯片直接燙手。
- 今天還能怎么用：
- 存儲器（NOR Flash）、低速 MCU，打樣階段用 TSOP48/56 仍是“交期最短”的方案。
3. 1990s：QFP —— 把“四邊”都插上引腳
- 結構：四側鷗翼引腳，間距 0.5 mm 主流，極限 0.3 mm。
- 高光時刻：
- STM32F103、早期 ARM7 全系 QFP；
- 引腳數突破 256，跑 200 MHz 以內沒問題。
- 暗礁：
- 0.3 mm pitch 的板廠成本飆升；
- 引腳易變形，SMT 線必須配 AOI。
- 2025 年現狀：
- 中低端 MCU、驅動 IC 仍在用；
- 但凡是 >256pin 的新品，全部轉向 BGA/LGA。
4. 2000s-2025：BGA —— 把引腳“藏”到肚子下面

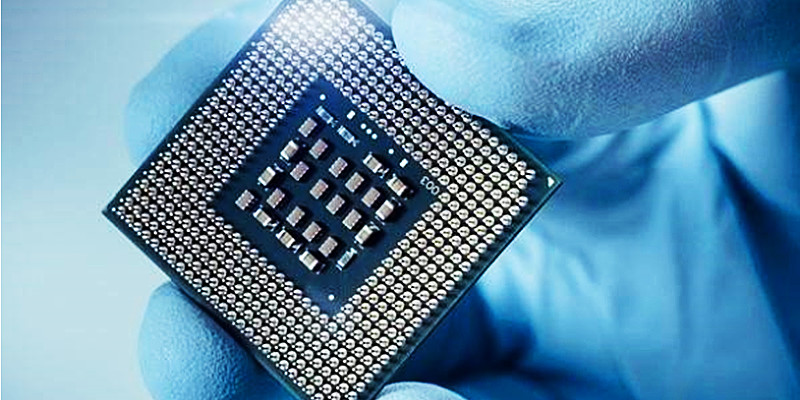

- 結構：底部陣列錫球，pitch 0.8 mm → 0.5 mm → 0.4 mm；
- 為什么非用不可：
指標 QFP256 BGA256 備注 封裝面積 28×28 mm 17×17 mm 節省 60% 面積 寄生電感 5-7 nH/引腳 <1 nH/球 信號>1 GHz 必須 BGA 散熱路徑 只靠引腳 中心可加散熱焊盤 5 W 以上芯片穩了 - 制造門檻：
- PCB 至少 6 層，激光盲孔是標配；
- 回流焊曲線窗口窄，X-Ray 檢測不可省。
- 返修現實：
- 需要 BGA 返修臺 + 紅外預熱 + 氮?dú)猓?/li>
- 一次返修 15 分鐘，成本≈￥30-50/顆。
5. 選型口訣
- ≤32pin、低頻、手焊：直接 DIP 或 SOP，別折騰。
- 32-128pin、<200 MHz：QFP 仍是“交期最短、設備最通用”的平衡點。
- ≥144pin、高速或高功耗：毫不猶豫 BGA，PCB 預算提前翻倍。
- 量產>5萬：優先考慮 QFN/DFN，比 QFP 省面積，比 BGA 省成本。
6. 寫在最后
封裝演進沒有“誰淘汰誰”，只有“誰更適合當下需求”。
2025 年的今天，DIP 還在教學板發光發熱，BGA 已在 5G 基站里跑 112 Gbps PAM4。
下次選型前，先問自己三個問題：
- 信號跑多快？
- 芯片熱多大？
- 工廠產線能不能做？
把這三個答案對上號，封裝就選對了一大半。
